En 2020 fabricamos este mueble de cartón ondulado utilizando únicamente piezas cortadas y encajadas entre sí. No lleva tornillos, grapas ni pegamento. Toda la resistencia depende del diseño, de la orientación del material y de la precisión de los encajes.

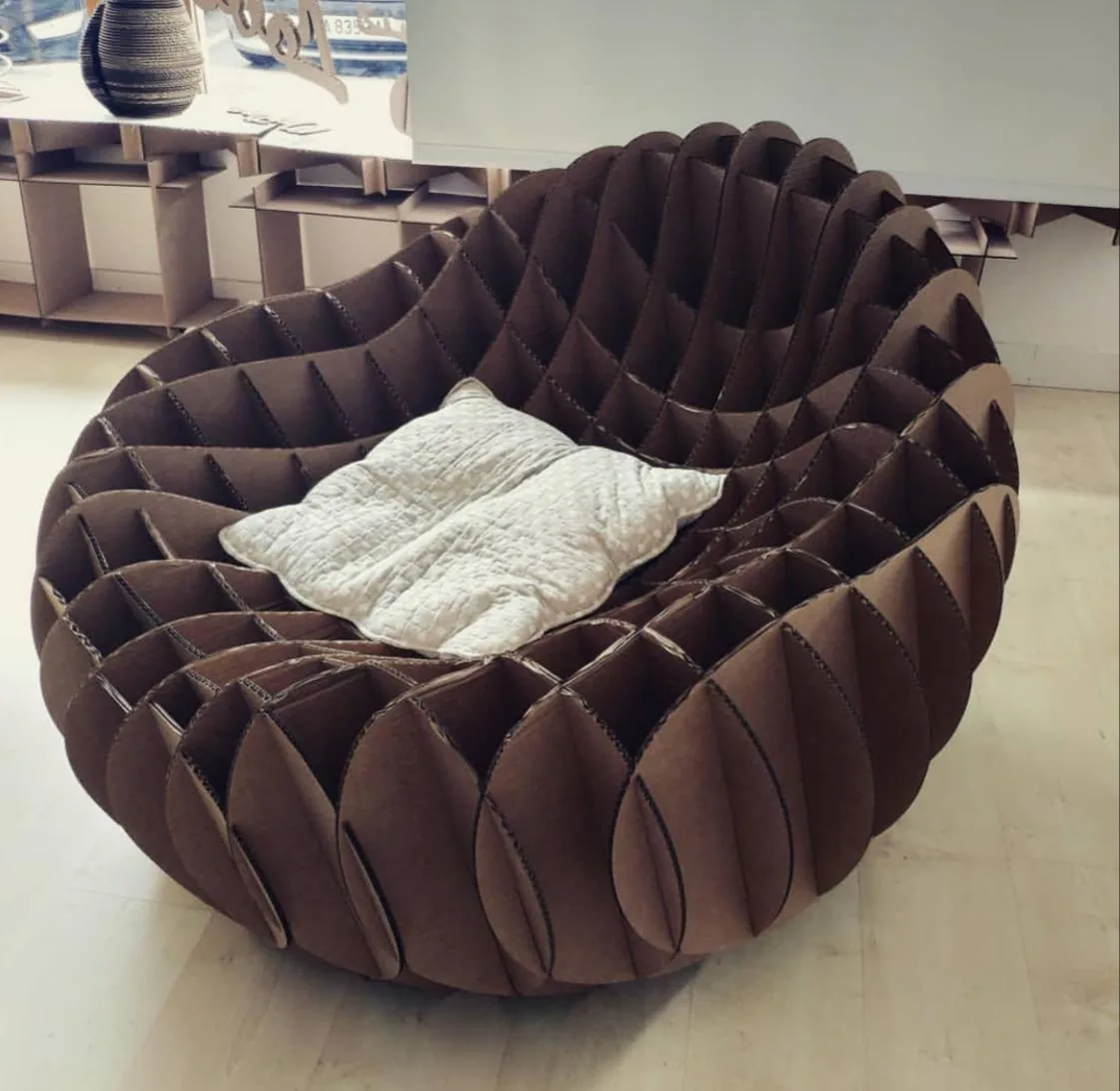

Mueble fabricado en 2020 únicamente con cartón ondulado y un sistema de uniones mecánicas.
Este tipo de proyecto resume muy bien una de las posibilidades más interesantes de la fabricación digital: convertir un material cotidiano, ligero y reciclable en una estructura útil. El cartón suele asociarse al embalaje, pero cuando se diseña pensando en su geometría interna puede convertirse en mobiliario, expositores, soportes, escenografías, prototipos y elementos efímeros.
¿Por qué el cartón ondulado puede ser estructural?
El cartón ondulado está formado por papeles planos exteriores —los llamados liners— y una o varias capas interiores con forma ondulada. Esa onda crea una sucesión de pequeños arcos y columnas que aumenta mucho la rigidez respecto a una simple lámina plana. La estructura puede ser de una sola onda, doble onda o incluso triple, según la resistencia necesaria.
En color kraft, el material conserva su aspecto natural marrón y transmite inmediatamente una sensación de ligereza, honestidad material y diseño sostenible. También se corta bien, pesa poco y permite construir volúmenes grandes sin recurrir a materiales pesados.
Para ver con claridad cómo está construido este material pueden consultarse estas imágenes abiertas de Wikimedia Commons:
- Ejemplo de cartón ondulado kraft y su estructura interior.
- Comparación visual entre cartón de una onda y cartón de doble onda.
Una sola plancha puede convertirse en muchas cosas
En TOVARNA trabajamos con planchas de cartón de hasta 130 × 90 cm. Ese formato permite fabricar piezas de tamaño considerable y, al mismo tiempo, distribuir varios componentes dentro de una misma plancha para aprovechar bien el material.
A partir de ese tamaño podemos diseñar:
- Taburetes, mesas auxiliares y pequeños muebles.
- Expositores para tiendas, ferias y eventos.
- Peanas, soportes, divisores y estructuras temporales.
- Prototipos de volumen antes de fabricar una versión definitiva en madera, metal o plástico.
- Escenografías, maquetas y elementos decorativos.
- Embalajes especiales adaptados a una pieza concreta.
- Juguetes, estructuras educativas y piezas de montaje.
El límite no está únicamente en el tamaño de la plancha. También intervienen el espesor del cartón, el tipo de onda, la dirección de las fibras, el número de capas, la geometría del conjunto y la forma en la que se distribuyen las cargas.
Diseñar sin pegamento obliga a pensar mejor
Eliminar el pegamento cambia por completo la forma de diseñar. Cada pieza debe cumplir varias funciones a la vez: formar el volumen, reforzar la estructura y bloquear a las piezas vecinas.
Para conseguirlo se emplean ranuras, pestañas, lengüetas, nervios y encajes a presión. Las tolerancias son fundamentales. Si una ranura es demasiado ancha, la unión queda floja; si es demasiado estrecha, el cartón puede aplastarse o desgarrarse durante el montaje.
También es importante controlar la dirección de la onda. Una pieza soporta esfuerzos de forma distinta según se coloque la ondulación en vertical, horizontal o en diagonal respecto a la carga. En muebles y estructuras se pueden combinar piezas orientadas en diferentes direcciones para crear un conjunto más estable.
Del dibujo digital al corte
El proceso empieza en el ordenador. Dibujamos todas las piezas en dos dimensiones y comprobamos cómo se relacionan entre sí. Después las distribuimos dentro del área útil de la plancha de 130 × 90 cm, buscando reducir el desperdicio y simplificar el montaje.
El archivo digital permite repetir el mismo diseño, modificarlo rápidamente o adaptarlo a otro espesor de cartón. Una variación de pocos milímetros puede transformar un taburete en una mesa auxiliar, cambiar la altura de un expositor o permitir que una pieza se desmonte y se transporte completamente plana.
Corte láser y fabricación digital
Una máquina láser puede cortar contornos complejos, ranuras estrechas, curvas y detalles que serían lentos de producir a mano. La precisión del corte hace posible que los encajes funcionen de forma repetible y que el montaje no dependa de adhesivos.
El cartón debe procesarse siempre con los parámetros adecuados y con un sistema de extracción eficaz. El corte genera humo y material particulado, por lo que la ventilación y la supervisión de la máquina son parte esencial del proceso.
Como referencia visual del tipo de equipo y del proceso pueden consultarse estas imágenes:
Montaje rápido, desmontaje y transporte
Una de las grandes ventajas del mobiliario sin pegamento es que puede diseñarse para montarse y desmontarse. Las piezas pueden viajar planas, ocupar poco espacio y convertirse en un volumen tridimensional en pocos minutos.
Esto resulta especialmente útil para ferias, escaparates, exposiciones, presentaciones de producto, eventos y montajes temporales. Cuando el elemento deja de utilizarse, puede desmontarse, almacenarse o reciclarse con mucha más facilidad que una estructura construida con varios materiales diferentes.
Ligero no significa frágil
La resistencia no procede de la masa, sino de la geometría. Un mueble de cartón bien diseñado puede repartir las cargas mediante nervios, costillas y superficies plegadas. Varias capas delgadas, colocadas de forma estratégica, pueden comportarse mejor que una pieza maciza mal orientada.
Antes de fabricar una pieza definitiva conviene ensayar los encajes y realizar pruebas de carga. El uso previsto —decorativo, exposición, asiento, soporte o transporte— determina el cartón y la geometría adecuados.
Un material perfecto para prototipos y series cortas
El cartón ondulado es especialmente interesante cuando se necesita probar una idea a escala real sin asumir desde el principio el coste de un material definitivo. Permite validar dimensiones, ergonomía, estabilidad, montaje y apariencia.
También puede utilizarse como producto final cuando se busca una estética kraft, una solución efímera, una estructura ligera o una fabricación personalizada en series cortas.
Qué podemos fabricar con planchas de 130 × 90 cm
El formato de nuestras planchas permite abordar proyectos muy distintos. Podemos diseñar una pieza única, crear una familia modular o dividir un objeto grande en elementos que se ensamblen entre sí.
El proceso puede partir de una idea, un boceto, una medida concreta o una necesidad funcional. A partir de ahí desarrollamos la geometría, ajustamos los encajes, distribuimos las piezas en la plancha y preparamos el archivo para fabricación.
Ideas que podemos desarrollar
Expositores personalizados, mobiliario efímero, soportes para producto, escaparates, prototipos a escala real, escenografías, embalajes especiales y estructuras desmontables fabricadas en cartón ondulado kraft.
Diseño que aprovecha el material
Este mueble de 2020 demuestra que una plancha de cartón puede ser mucho más que un embalaje. Cuando el diseño entiende cómo trabaja el material, es posible crear objetos ligeros, funcionales y desmontables sin utilizar pegamento.
La combinación de cartón ondulado kraft, diseño paramétrico, corte láser y uniones por encaje abre un campo enorme para fabricar piezas diferentes con rapidez y con muy poco desperdicio.
Proyecto realizado por TOVARNA en 2020. Podemos adaptar este sistema a nuevas dimensiones, usos y geometrías utilizando nuestras planchas de 130 × 90 cm.
