Un encargo para una boda puede contar una historia sin utilizar una fotografía. En este caso, el punto de partida era reunir en una misma placa de madera dos escudos familiares y conseguir que ambos formasen una composición equilibrada.
La dificultad no consistía simplemente en colocar un escudo junto al otro. Cada referencia tenía proporciones, densidad de detalle y recursos gráficos diferentes. El trabajo debía conservar aquello que permitía reconocer cada emblema y, al mismo tiempo, convertirlo en un relieve que pudiera mecanizarse, lijarse y barnizarse sin perder legibilidad.
Dos referencias heráldicas que no hablaban el mismo lenguaje
Las referencias disponibles no tenían un formato uniforme. Había imágenes planas, fotografías de tallas anteriores, composiciones en color y primeras visualizaciones tridimensionales. Cada una aportaba información distinta.

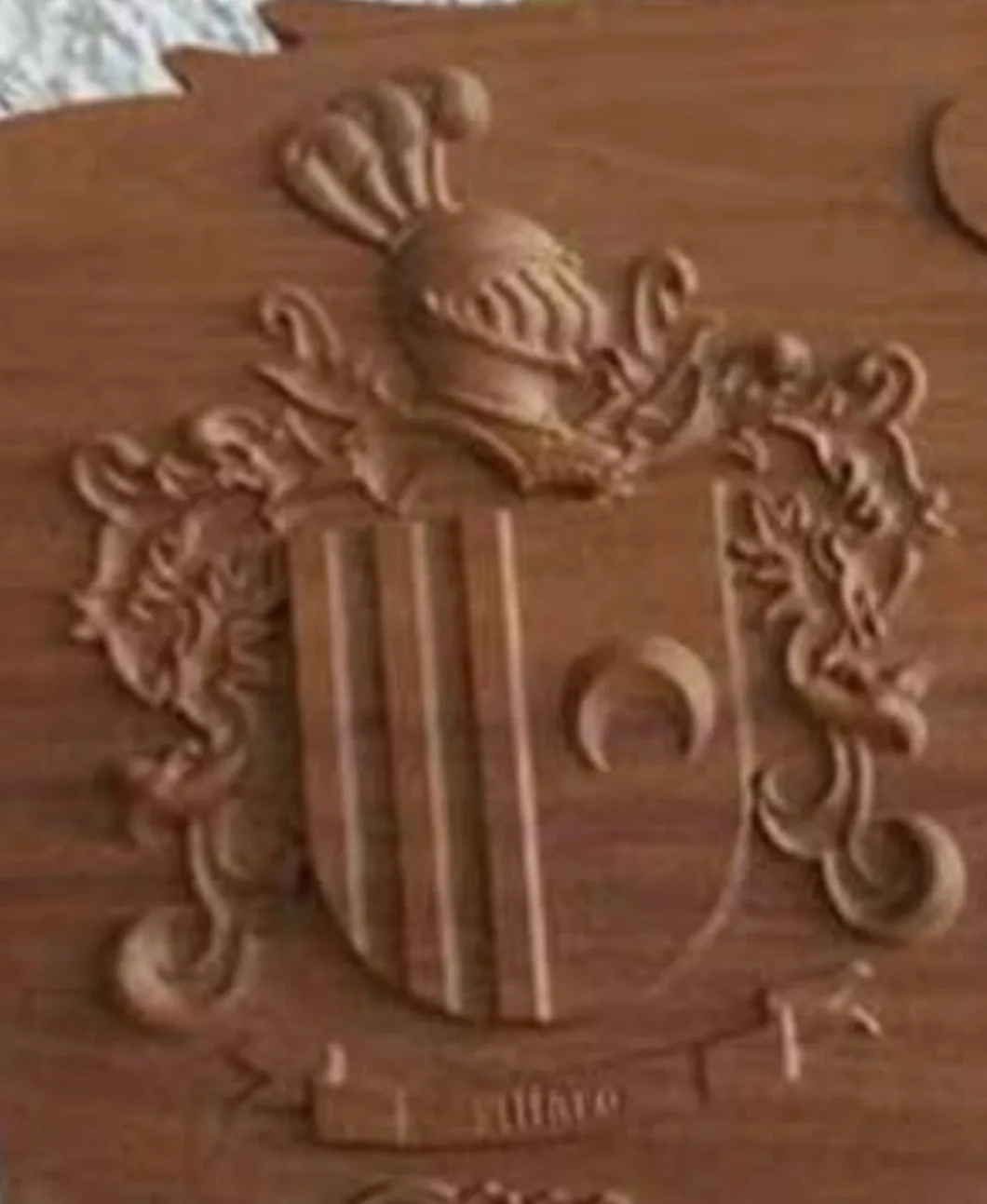

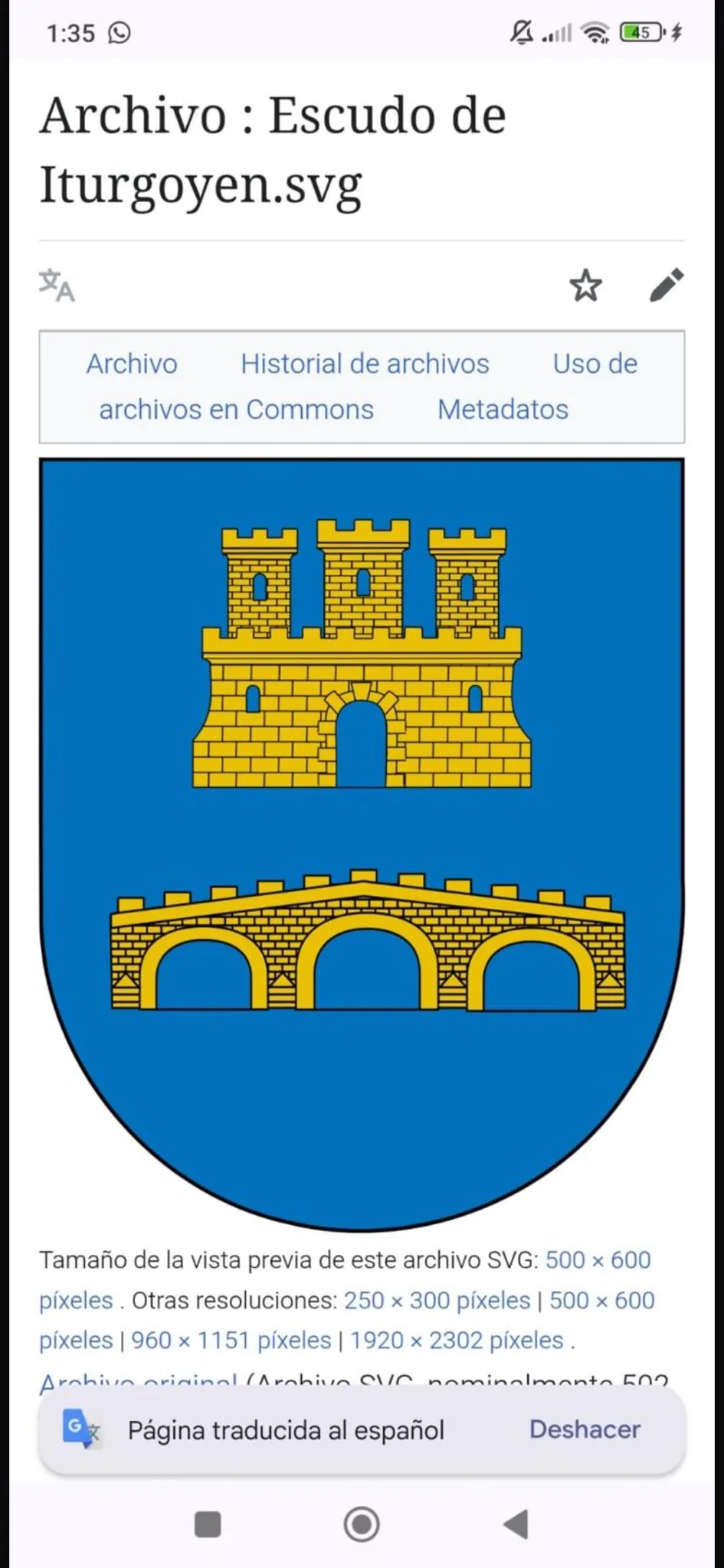

Una imagen vectorial permite observar con claridad la división del campo y la posición de los símbolos. Una talla fotografiada ayuda a entender el volumen, pero puede incorporar marcos, cascos, hojas u otros ornamentos que pertenecen a esa pieza concreta y no necesariamente al escudo original. Los modelos tridimensionales, por su parte, permiten comprobar si la profundidad y la relación entre los elementos funcionan antes de tocar la madera.
La primera decisión fue separar los rasgos heráldicos de los recursos puramente decorativos. El trabajo de taller no pretende certificar un linaje ni reconstruir una genealogía: consiste en respetar las referencias elegidas para la boda y traducirlas a un objeto que pueda fabricarse correctamente.
Una imagen heráldica todavía no es un archivo de fabricación
Uno de los escudos contiene divisiones estrechas, franjas verticales y varias figuras de pequeño tamaño. El otro se construye mediante formas arquitectónicas, con torres, arcos, sillares y un puente. Ambos pueden leerse con facilidad en una pantalla, pero no todos sus detalles se comportan igual cuando se convierten en una talla.
Una vectorización automática puede servir como punto de partida, pero rara vez queda lista para fabricar. Suele producir curvas abiertas, trazos duplicados, pequeños saltos y una cantidad excesiva de nodos. En un mecanizado, esos defectos pueden provocar movimientos innecesarios, marcas imprevistas o detalles demasiado frágiles.
Por eso se redibujaron las siluetas principales, se cerraron los contornos y se establecieron separaciones mínimas entre elementos. También se priorizaron los perfiles que permiten reconocer cada símbolo. Una línea que parece correcta ampliada en el monitor puede desaparecer después del lijado; una cavidad demasiado pequeña puede retener el barniz y transformarse en una mancha oscura.
La simplificación no elimina información al azar. Selecciona qué debe mantenerse para que el escudo siga leyéndose cuando pase del color al volumen.
Equilibrar los dos escudos sin falsear su identidad
Dar el mismo tamaño a dos escudos no garantiza que tengan el mismo peso visual. Una composición dividida en muchos campos puede parecer más densa que otra formada por dos grandes construcciones, aunque ambas ocupen exactamente la misma superficie.
Para resolverlo se compararon la altura útil, la anchura ocupada, la línea de base y el espacio vacío alrededor de cada escudo. El objetivo era que ninguno dominase la placa y que existiera una distancia suficiente entre ellos para entenderlos primero por separado y después como conjunto.
Los ornamentos exteriores —cascos, elementos vegetales y el motivo central de unión— se utilizaron como marco, no como protagonistas. También se reservó una zona inferior más tranquila para el texto conmemorativo, evitando introducir los nombres dentro de los campos heráldicos o comprimirlos entre detalles pequeños.
Esta jerarquía permite que la mirada siga un recorrido claro: primero los escudos, después el elemento que los relaciona y, finalmente, la inscripción de la pareja.
Del dibujo plano al relieve que puede interpretar el CNC
En una imagen en color, dos zonas pueden diferenciarse simplemente porque una es azul y otra amarilla. En madera, esa separación debe expresarse mediante alturas, rebajes, bordes o cambios de textura.

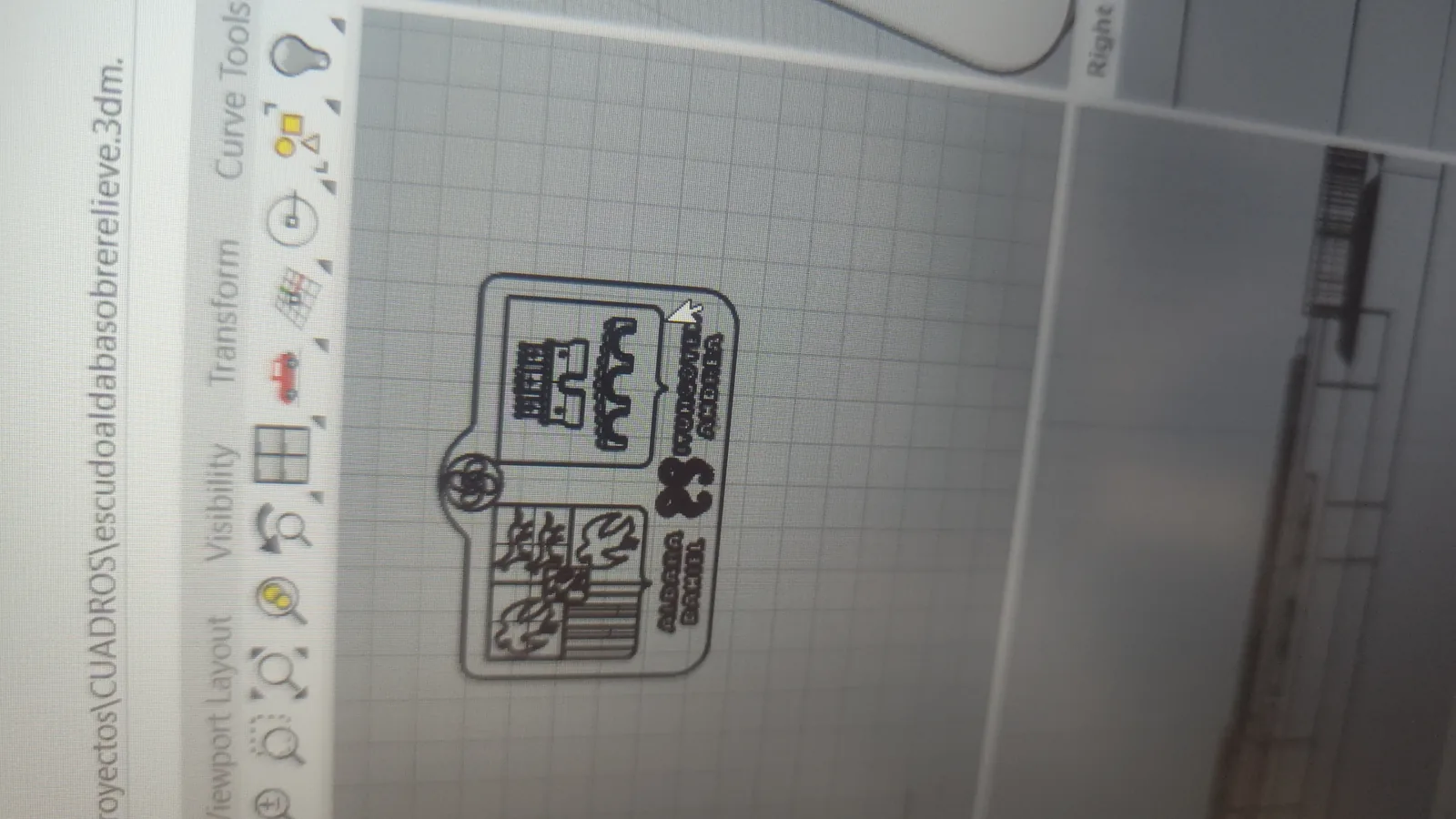

El modelo se organizó por niveles: fondo de la placa, plano principal de los escudos, símbolos heráldicos, ornamentación y texto. No todos los elementos necesitaban sobresalir lo mismo. Las formas principales requerían más presencia, mientras que los detalles interiores debían quedar contenidos para no crear paredes demasiado profundas o rincones inaccesibles para la herramienta.

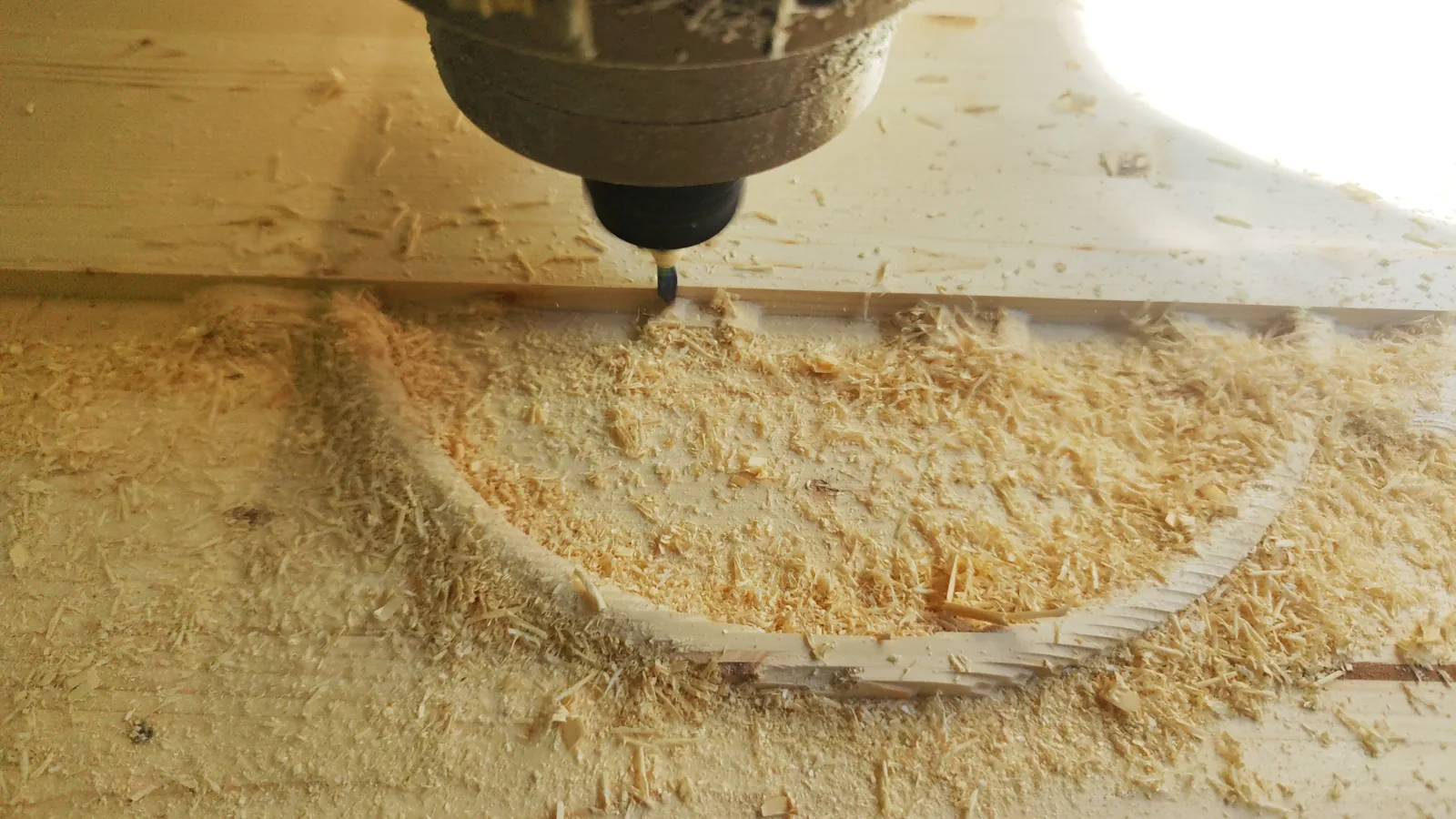

El relieve quedó preparado para dividir el trabajo en desbaste y acabado. Una primera operación retira el volumen principal; una herramienta más pequeña puede resolver después los contornos, las figuras y las zonas arquitectónicas. El diámetro de las fresas también condiciona el dibujo: ningún hueco puede ser más estrecho que la herramienta que debe recorrerlo.
La veta y el barniz se deciden antes de empezar a cortar
La especie de madera, el espesor de la tabla, la orientación de la veta y el acabado final no son decisiones secundarias. Influyen en la resistencia de las zonas estrechas y en la forma en que se perciben las superficies grandes.
El lijado suaviza los pequeños picos del mecanizado, pero también puede redondear letras y perfiles si no se ha dejado suficiente material. El barniz modifica igualmente la percepción del relieve: al oscurecer ligeramente la madera, aumenta el contraste de los rebajes y hace más visibles determinadas transiciones.
Por eso el modelo debe anticipar no solo el recorrido del CNC, sino también lo que ocurrirá durante el lijado y el barnizado.
Una pieza concebida para la boda y para después
El doble escudo funciona como símbolo de la unión de dos historias familiares, pero no tiene por qué quedar limitado al día de la celebración. Una placa de madera bien proporcionada puede conservarse después como elemento decorativo y como recuerdo del proceso que llevó hasta la boda.
El interés de la pieza está precisamente en esa continuidad. No se trata de combinar dos imágenes de manera automática, sino de decidir qué conservar, qué simplificar y cómo conseguir que ambas compartan material, profundidad y escala.
La pieza terminada

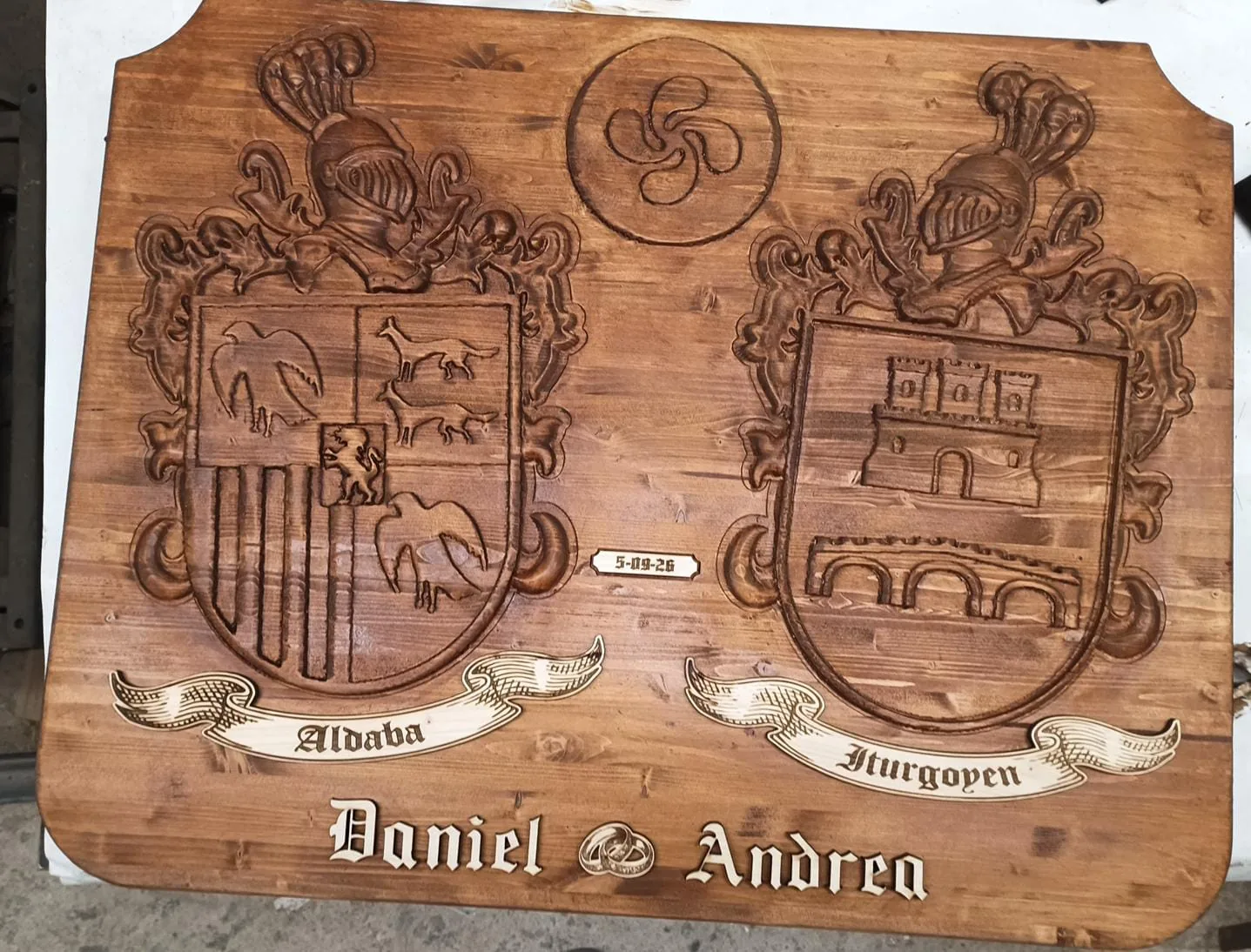

Estas son las imágenes del doble escudo ya mecanizado, lijado y barnizado, listo para la boda.
